M-BUS Ausgang

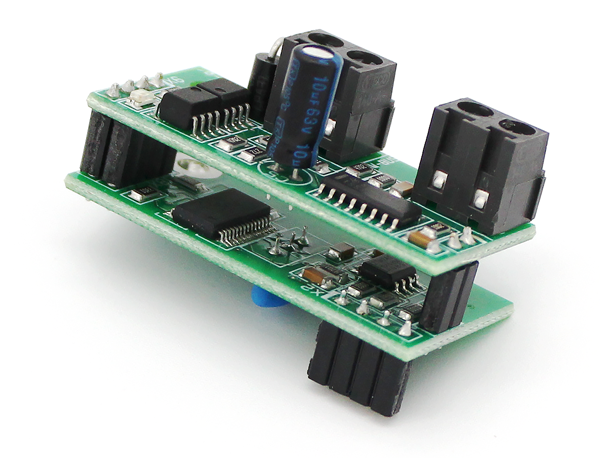

Dieser Adapter bildet die M-Bus Schnitt­stelle für die TECSON Öltank­an­zeiger der 'e-litro' und 'LX'-Geräte­serien. Der Adapter wird auf den vorgesehenen Steckplatz im Anzeigegerät gesteckt. Die zweipolige Ausgangs­klemme stellt den Ausgang für den MBus-Anschluss dar.

Zusätzlich hat der Adapter einen Temperatur-Messeingang, der optional genutzt werden kann. Entsprechend kann dort eine Pegelmesssonde mit PT-1000 Fühler oder z.B. ein entspre­chender Anlege­fühler für Tempera­tur­messwerte aufgeschaltet werden, siehe Tecson-Artikel.
Sofern der Eingang beschaltet ist, wird der entspre­chende Tempera­tur­messwert vom Tankan­zei­gegerät mit angezeigt und zusätzlich auch bei Abfrage über MBus-Protokoll als Wert mit übermittelt.

M-Bus Anschluss:

2-poliger Klemmstein, Polung beliebig.
Auf dem Adapter ist das der rechte Klemmstein.
(Der linke Klemmstein ist für einen PT1000-Fühler.)

Geräte-Adressierung:

PRIMÄR-Adrers­sierung, SLAVE.
Vorein­ge­stellt ist zunächst die Geräte­adresse 99.
(Zudem antwortet das Gerät auch bei Adresse 254.)
Die Geräte­adresse kann über das M-Bus Protokoll geändert werden.

Temperatur-Messeingang:

Der Adapter hat zusätzlich einen Temperatur-Messeingang, der optional für einen Pt1000 Sensor genutzt werden kann. TECSON kann entspre­chende Tankmess­sonden mit integriertem PT-1000 Sensor liefern. Auch kann ein separater PT1000 Sensor angeschlossen werden, z.B. als Anlege­fühler.

Datenblatt zum M-Bus Adapter:
