Tankspion LX-Edge
Öltankanzeiger mit Datenfernmeldung
per Mobilfunknetz (NB-IoT)

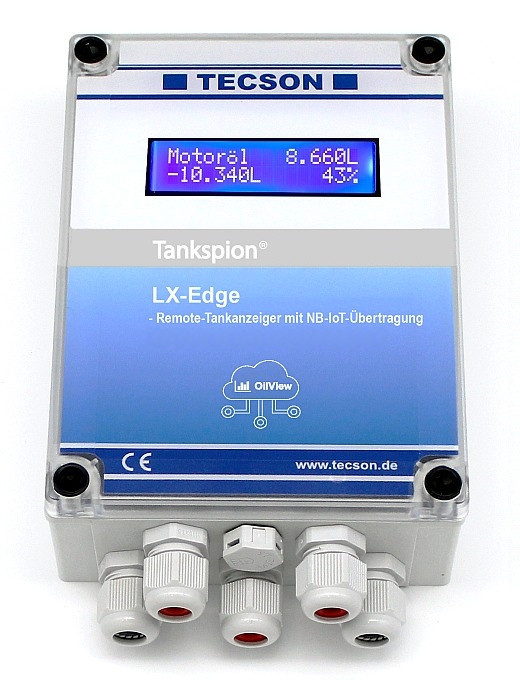

Der LX-Edge ist ein elektronisches Liter-Anzeigegerät mit integriertem Mobilfunktransmitter, das die NB-IoT Datenübertragung nutzt.
(Das ist der wesentliche Unterschied zu dem Gerät LX-GSM, welches mit einer Telefonie-SIM Karte per SMS fernmeldet.)
Die elektronische Tankanzeige des aktuellen Bestandes im überwachten Tank erfolgt in Liter und %. Zudem kann optional ein Störungssignal über einen Kontakteingang direkt aufgeschaltet werden zur Alarm-Fernmeldung. Das Gerät ist stets online, also abfragebereit für die umgehende Status-Aktualisierung.

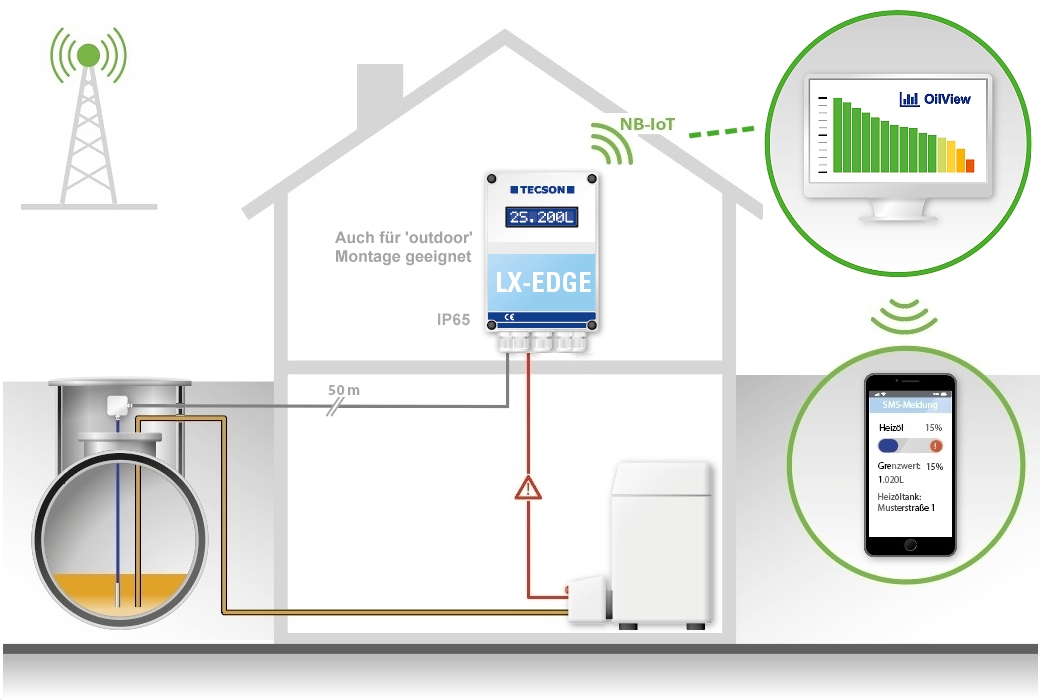

Das Gerät ist an den OilView.de Server angebunden und meldet je nach Einstellung n-fach am Tag die Bestände in sein Meldelogbuch. Bei deutlichen Bestandsänderungen werden alle x% Entnahme die Messdaten erneut gesendet.
Alarme, Grenzwert, Betankung oder besondere Ereignisse werden bei Eintreten zusätzlich gemeldet und von OilView an die Zielempfänger weitergemeldet. Bei Eintreten einer Anlagenstörung oder leer werden des Tanks erfolgt umgehend die Alarmmeldung an den/die gewünschten Empfänger.

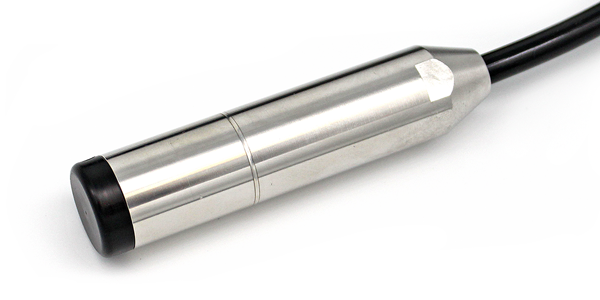

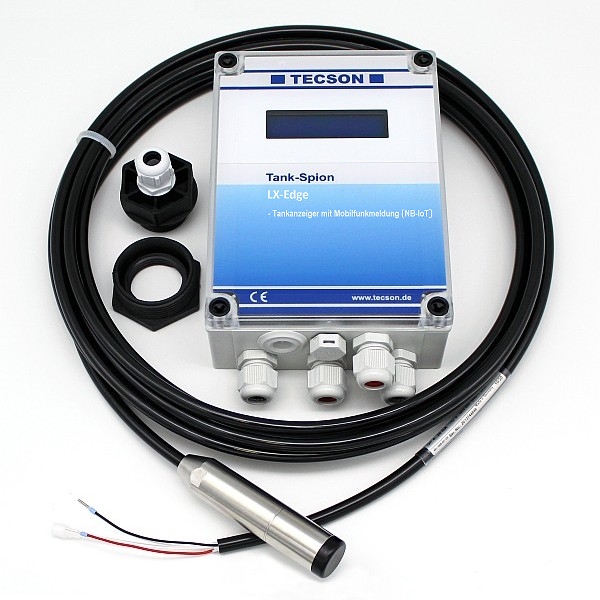

Das Geräteset besteht aus einer hydrostatischen Tankmesssonde, kombiniert mit dem digitalen Auswerte- und Anzeigegerät mit integriertem Mobilfunk-Modem. Die SIM-Karte respektive e-SIM für die Datenübertragung an den OilView Server ist bereits integriert. Dabei wird automatisch das örtlich stärkste Empfangsnetz genutzt. Das ist europaweit funktional.
Typische Anwendungen:
- Behälter mit Beständen und Inhaltswerten, die ferngemeldet werden sollen:

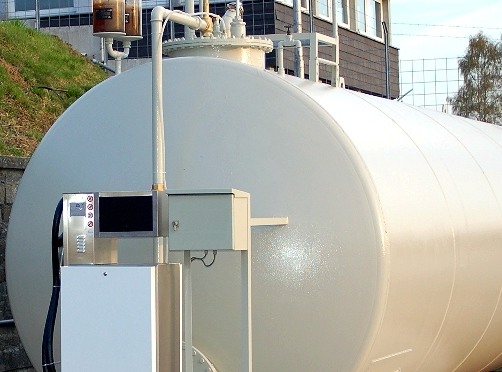

Heizöltanks / Dieseltanks / Flüssigkeitstanks. - Für Außentanks, Kellertanks und Erdtanks (Stahltanks, Kunststofftanks, Zisternen).
- Abhängig von der Tankbauhöhe kommt jeweils eine Pegelsonde mit dem passendem Messbereich zum Einsatz.
Datenübertragung / Funknetz:
- Mobilfunk NB-IoT SIM-Karte:
Die für die Datenkommunikation erforderliche SIM-Karte, respektive e-SIM, gehört zum Lieferumfang und ist bereits integriert.
Dabei wird automatisch das örtlich stärkste Empfangsnetz genutzt. Das ist europaweit funktional. - Unterstützte Mobilfunknetze:
NB-IoT basierend auf 4G (LTE) / 2G als Fallback
Eingänge / Ausgänge:
- Alarmeingang (digital input):
Eingang für potentialfreien Kontakt. Häufig wird hier die Brennerstörung aufgeschaltet. Bei Alarm erfolgt nach 3 Min. die Störungsmeldung für diese Anlage. - 'Serial data'-Input:
Serieller Eingang zur Aufschaltung weiterer Tankanzeiger wie dem LX-2. Die Literwerte der Tanks 2 - 4 werden mit ferngemeldet und wahlweise im LCD mit angezeigt. - Temperaturmessadapter (optional):
Das Gerät hat 1 Steckplatz für einen Temperatur-Messeingang. Bei beheizten Tanks kann die Temperatur der Flüssigkeit mitgemessen und alarmüberwacht werden. - Relais-Ausgang:
Das Gerät LX-Edge besitzt 1 Ausgangsrelais, das bei Unterschreitung eines Grenzpegels schaltet. - Fernwirken / Fernschalten / Fernsteuern:
Das Relais im Gerät kann über das OilView-Frontend direkt ferngeschaltet werden. Damit können beliebige Steuerstromkreise ferngesteuert werden: Tankumschaltung, Heizung ausschalten, etc.
Gewünschte Anzeige:

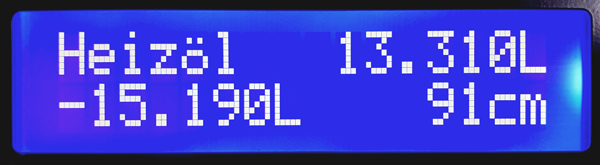

- Die Geräteanzeige ist wählbar. Es können die aktuellen Literbestände der vorhandenen Sonden angezeigt werden.
- Oder man wählt eine andere Anzeige, z.B. mit den %-Füllmengen der Einzeltanks und dem Gesamtbestand des Tanklagers.
App für Ihre Öltankdaten:
- Browser / Desktop:
Für das OilView Frontend erhalten Sie einen Browser-Login zu Ihren geschützten Daten und der Datenpräsentation mit Kurven, Charts, Auswertetabellen und Historie. - Optional: 'oil-SmartView' App

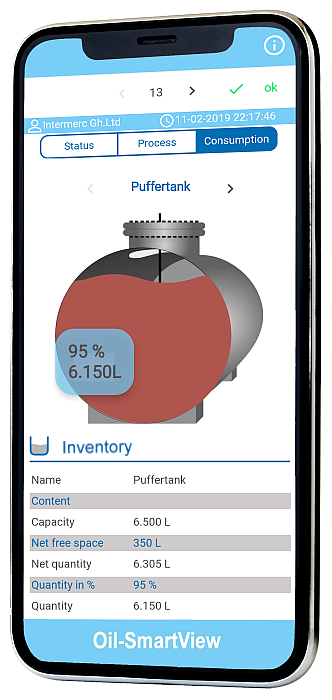

Nach Ihrer Login-Anmeldung präsentiert die APP oil-SmartView grafisch den Status und die Auswertungen auf Ihrem Smartphone. Der aktuelle Bestand, die Entnahmekurve sowie die Verbrauchsauswertung für die Monate und Jahre werden angezeigt.
Die App ist im App-Store downloadbar in 'deutsch' und 'englisch'.
Zubehör:
- ⇒ Externe Mobilfunktantenne
Bei schwachem Funknetz lässt sich der Geräteempfang verbessern.
