e-litro secu4
Füllstand-Anzeigesystem für Batterietanks
SECU4 = Mehr Sicherheit im Tankraum:
Gerät mit Freiraumanzeige und Überwachung des Betankungsvorgangs.
Das Öltankmesssystem 'e-litro secu4' ist ein elektronischer Füllstandanzeiger, speziell konzipiert für Batterietanks. Das Gerät misst und überwacht permanent bis zu vier zusammengeschaltete Batterietanks.
Es ist der erste Öltankanzeiger mit einer "baumusteraufsichtlichen Prüfung" (*im Sprachgebrauch "Bauartzulassung"). Diese basiert auf einem vom TÜV-Nord (Hamburg) durchgeführten Prüfgutachten, in Verbindung mit der vom DIBt (Berlin) erteilten Gerätezulassung.
Die Gerätefunktionen sind in vollem Umfang konform zu den Vorschriften der AwSV-2017 und der TRwS-791-2.

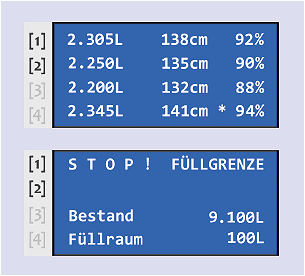

Anzeige und Tanküberwachung

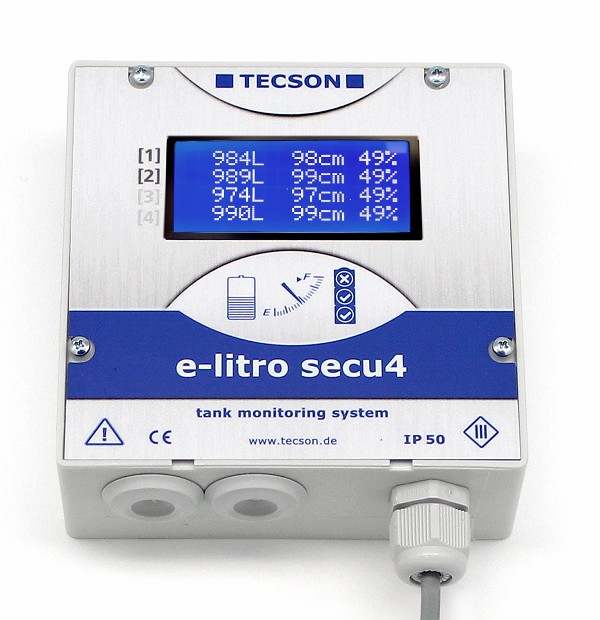

Die Teilbehälter der Tankbatterie weden gleichzeitig wird gemessen und anzeigt:
- der Pegel in cm
- der derzeitige Füllgrad in %
- die aktuelle Heizölmenge in Liter.

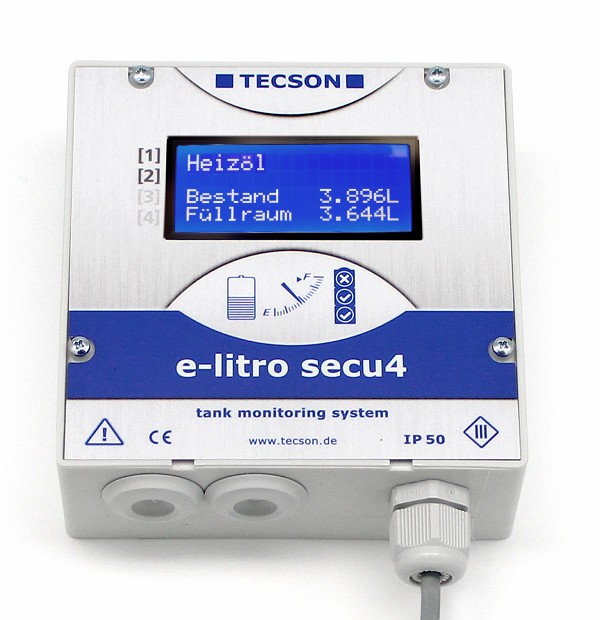

Zudem wird der Gesamtbestand und auch der befüllbare Freiraum in Liter angezeigt.
Es erfolgt ein akustischer Alarm (lauter Piepser-Alarm), wenn der Heizölrestbestand einen definierbaren Reservepegel unterschreitet.
Der Befüllvorgang der Tankbatterie wird sicherheitsrelevant überwacht. Dabei wird der Grenzwertgeber in der Überwachungsfunktion unterstützt. Sobald einer der Behälter seine zulässige Füllgrenze erreicht hat, gibt das Gerät Alarm zum sofortigen Stoppen der Befüllung.
Optional kann der 'e-litro secu4' auch den Befüllvorgang des Heizöltankwagens automatisch abschalten, indem sein Ausgangsrelais die Grenzwertgeber-Stromschleife unterbricht.
Die typische Messabweichung liegt je nach Tankgeometrie und Behältervolumen im Bereich von 1 - 2 %. Die Pegelstände in den Behältern erfasst das Gerät mit Abweichung < 1% vME. Nach der Umrechnung über die Tankgeometrie in die aktuelle Literanzeige ergibt sich eine Anzeigeabweichung von weniger als 2%, die korrekte Geräteeinstellung vorausgesetzt.

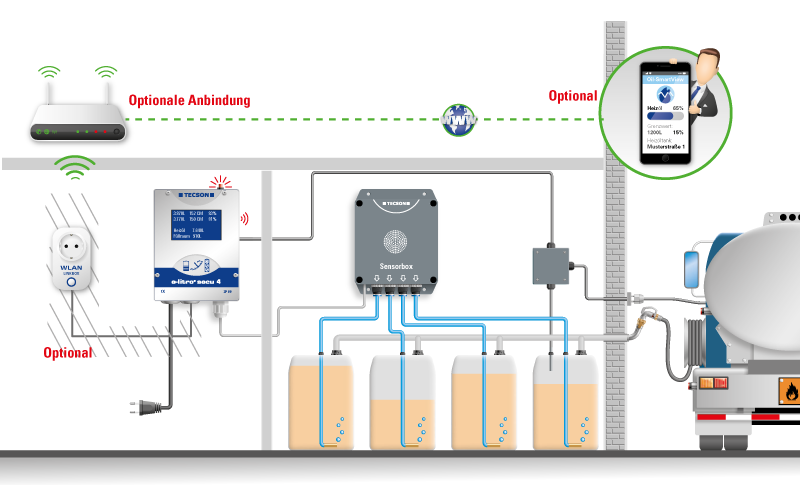

Das secu4 Prinzip:
Anwendungsbereich Batterietanks:
Das Gerät eignet sich besonders für die Überwachung von Batterietanks zur Heizöllagerung. Der 'e-litro secu4' ist für alle Batterietanksysteme (max. 4 Tanks mit je 10.000 L) zur universell einfachen Nachrüstung geeignet. Das können zusammengeschaltete Kunststoff- oder Blechtanks sein.

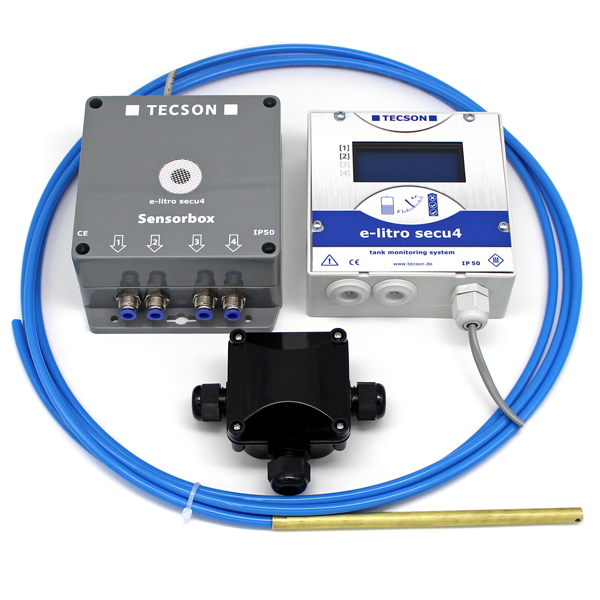

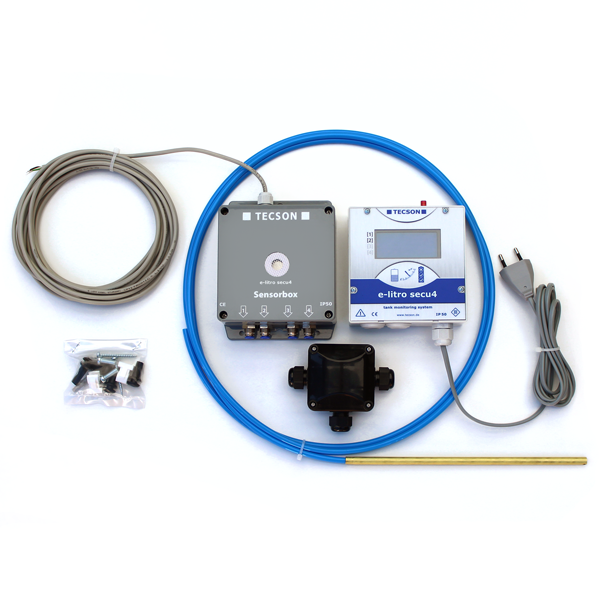

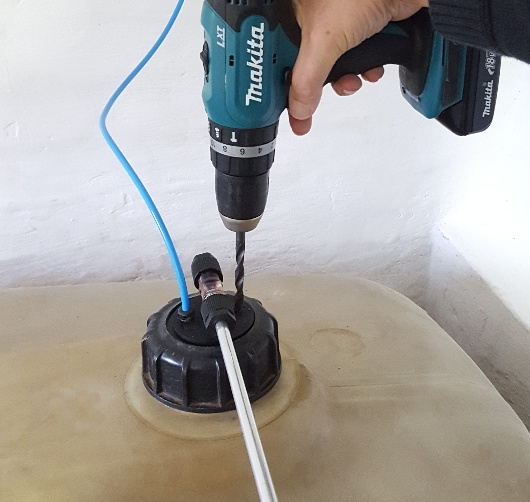

Das Geräte-Set besteht aus der 'secu4 Sensorbox' mit 4 Messleitungen, die zu und in die Behälter führen, sowie dem 'Anzeigegerät secu4'. Die beiden Geräteeinheiten werden mit einem 3-Ader Signalkabel elektrisch verbunden. Entfernung bis zu 100m. Das Messprinzip ist das elektronisch-pneumatische Einperlverfahren.
Das Gerät wird bei der Installation über Bedientasten einmalig über eine textgeführte, einfache Menübedienung eingestellt. Einzustellen sind: Flüssigkeit, Tankvolumen, Innenmaß der Tanks in cm, Füllgrenze (%) und Reservegrenze (%). Ein auftretender Alarm kann mit der Quittiertaste beendet (stillgesetzt) werden.
Fernabfrage:
Auch kann das Gerät über Ihren WLAN-Router ins Netzwerk eingebunden werden.
Das erfolgt mit der Linkbox 'wifi SmartLink'.

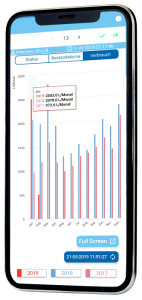

Damit können Sie Ihren Öltank per Smartphone-App von überall managen.
Vorschriften u. Anforderungen
Der 'e-litro secu4' erfüllt in vollem Umfang die Anforderungen des Regelwerks TRwS-791-2:

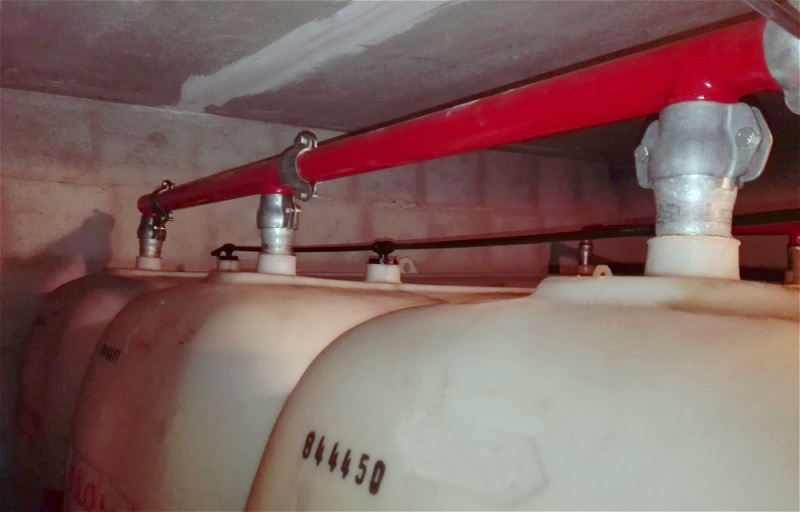

Der Betreiber des Heizöltanklagers ist für den Anlagenzustand verantwortlich. Der Tankwagenfahrer muss vor Beginn der Befüllung feststellen wieviel Liter Heizöl befüllt werden können, ohne dass die Füllgrenze überschritten wird. Es darf nicht einfach befüllt werden, bis der Grenzwertgeber von Tank 1 abschaltet. Dies ist ein Gefahrenpunkt, da beim Befüllen unter Umständen ein anderer Behälter einen höheren Füllpegel erreicht als der erste Behälter mit dem Grenzwertgeber.
Der 'e-litro secu4' sorgt für mehr Sicherheit im Heizöllagerraum. Er hilft dem Tankwagenfahrer die Vorschriften einzuhalten und ohne Überfüllgefahr zu betanken. Er ist als Befüllbegrenzer für Batterietanks zugelassen. Mit den neuen Sicherheitsfunktionen (Alarmsignal und optional Betankungsabschaltung) ist dieser elektronische Heizöltankanzeiger innovativ und funktional herausragend.
Gerätedokumentation:
Prospekt/Broschüre (4MB)
dito komprimiert (2MB)
Installation des 'e-litro secu4'
Geräteeinstellung + Bedienung
Anwendungsbereich / Behältergröße: | Batterietanks aus Kunststoff oder Stahlblech,
im Gebäude aufgestellt, max. 10.000 L pro Behälter |
Stromversorgung: | 230V AC,
von der Verteilerdose aufgeschaltet. Alternativ: Netzsteckerkabel zur Steckdose. |
Messbereich der 'secu4 Sensorbox': |
4 Pegelmesseingänge mit Druckmessbereich
0 - 250 mbar, relativ z. Atmosphäre, entspricht 0-25kPa; 2,5m Wasser, 2,9m Öl |
Signalverbindung der Geräteeinheiten: |
3-Ader-Signalleitung, bis 100m verlängerbar.
weiß=(+) , grün=Data , braun=(-) |
Messabweichung / Toleranz: | +/- 1% von der Behälterliterzahl. |
Gehäuseschutzklasse: | secu4 Anzeigegerät: IP50 (nicht für außen)
secu4 Sensorbox: IP50 (nicht für Außenmontage) |
Anzeigegerät 'e-litro seuc4': | - mit 4-zeiliger LCD-Anzeige
- mit Netzsteckerkabel 1,5m |
'secu4 Sensorbox' Messwertgebereinheit: |
- Mit 4 Messleitungen (PUR) zu den Batteriebehältern.
- Mit Montagezubehör für die Messleitungen. - Mit 6m Signalleitung zum Anzeigegerät, - direkt anschließbar, verlängerbar bis 50m. |
Zwischenschaltdose (im Lieferumfang): | - Zwischenschaltdose für die GWG-Stromschleife:
Zur Zwischenschaltung i. d. Grenzwertgeber-Stromkreis. Optionale Funktion: Automatische Tankwagenabschaltung bei Überfüllgefahr. |
Dokumentation: | - Einbauanweisung für das Geräteset.
- Inbetriebnahmeanweisung für das Geräteset. - Beschreibung f. Einstellen d. Befüllgrenze. |
Sachverständiger der IWO:
Falls bei Kunststoff-Heizöltanks oder Batterietanks der Füllstand ohne Hilfsmittel nicht mehr erkennbar ist, so ist in dem Fall JEDER Behälter mit einem Füllstandmessanzeiger nachzurüsten.
Dieser Forderung kommt TECSON mit der 'secu4' Lösung in vollem Umfang nach.
Brennstoffspiegel: ⇒ Produktbericht secu4
Pilotinstalltion 2019: ⇒ Fachartikel secu4
Preise:
- 'e-litro secu4'
Nachrüstset f. bis zu 4 Batterietanks:
349,- EUR
415,31 EUR inkl. 19% MwSt. - 'secu4 SmartWifi' wie oben
+ wifi-SmartLink (Wlan-Anbindung):
488,- EUR
580,72 EUR inkl. 19% MwSt.
optional plus der App,
mit Datengebühren 24,- EUR p.a.
