• Eine Pegelsonde, auch als Tauchsonde oder Niveausonde bezeichnet, ist ein hydro­statischer Drucksensor. Dieser wird in Flüssig­keiten eingetaucht wird, um den Füllstand, sprich Höhe oder Tiefe zu messen.
• Sie erfasst den Druck der darüberliegenden Flüssig­keits­säule, den sogenannten hydro­statischen Druck, und wandelt diesen in ein standardisiertes elektrisches Ausgangs­signale Signal um.
• Der Messwert wird in der Regel relativ zum Atmosphären­druck aufgenommen (Relativ­druck­messung). Der barometrische Druck Luftdruck steht rückseitig an der Messzelle an.

• Die hydrostatische Füllstandsmessung basiert darauf, dass der Druck der Flüssig­keitssäule, die auf die Sonde wirkt, gemessen wird. Die Kapillar­belüftung sorgt dabei für einen Druck­ausgleich zwischen Sensor und Umgebung, um präzise Messwerte zu gewährleisten – selbst bei Temperatur­schwan­kungen und vor allem bei Änderungen des Umge­bungs­drucks.
• Sofern das Tauchkabel der Pegelsonde im Außen­bereich verlängert werden soll, muss eine feuchte­dichte Kabel­klemmdose mit Druck­ausgleichs­filter eingesetzt werden.

Der Messbereich sollte auf die maximale Pegelhöhe gut abgestimmt sein.

• Bei einem zu kleinen Messbereich liefe das Messsignal gegen den oberen Anschlagswert (z.B. oberhalb 20 mA).
• Bei zu großem Messbereich ist der Signalbereich nicht gut ausgenutzt und damit die Auswertung ungenauer (z.B. bei einet 400mbar Sonde bei einem 1,50m hohen Tank). Einiges an Messbereichs-Reserve ist absolut okay, z.B. eine 250mbar Sonde bei einem 1,50m tiefen Tank.

Das 4–20 mA Signal ist ein Industriestandard für Sensoren und ermöglicht eine störungsfreie Übertragung des Messwerts über lange Kabelstrecken. 4 mA steht für Minimum (z. B. leerer Tank), 20 mA für Maximum (voller Tank).

Das Messsignal 4-20 mA bedeutet in der Auswertung:

• 4 mA entspricht dem anstehenden Druck von 0 mbar bzw. dem Pegel von 0 cm.
• 20 mA entspricht dem vollen Druck des Messbereichs der Pegelsonde.

Die Pegelmesssonde wird lediglich mit + und - an den Messeingang angeschlossen. Der Messeingang liefert gleichzeitig die Betriebs­spannung für die Sonden­elektronik, die den Stromfluss als Ausgangs-Signalwert einstellt.

• Das 4-20 mA Ausgangssignal ist am häufigsten eingesetzt. Wegen seiner Störunan­fälligkeit ist es bestens für zuverlässige Langzeit­messungen geeignet. Es bietet die Anbindung an Steuerungen und Messsysteme.
• Ein anderer Ausgang wäre die Varianten mit 0–10 V Ausgangs­signal, als analoger Spannungs­ausgang.

• Die TECSON-Pegelsonden sind werkskalibriert. Es darf der Messbereich (Range) dieser Drucksonde nicht kleiner sein als der zu erwartende Messdruck der Flüssigkeitssäule.
• 1 m Wassersäule entspricht grob gerechnet 100mbar.
• Mit einer 200mbar Tauchsonde lässt sich ein Ölpegel von etwa 240 cm messen. Öltanks können in der Regel bis 95% befüllt werden.

• Um eine Pegelsonde in der Funktion zu überprüfen, checkt man den Nullpunkt der Sonde. Der Nullpunkt stellt sich bei drucklosem Zustand ein. Wenn also der zu messende Behälter leer ist oder die Pegelsonde nicht eingetaucht ist, dann muss das Messsignal 4,0 mA sein. Geringe Abweichung ist tolerierbar, z.B. 3,9 oder 4,1 mA.
• Im eingetauchten Zustand muss der mA-Wert ansteigen, aber nicht über 20mA als Signalmaximum.

Pegelsonden sind vielseitig einsetzbar als Messwertgeber für eine Flüssigkeitssäule.
Einsatzfelder:

• Tanks für Heizöl, Diesel andere Öle
• Regenwasserzisternen, Brunnen, Abwassertanks,
• Industriebehälter für Lagerflüssigkeiten. Bei aggressiven Flüssigkeit die Materialwahl beachten.

• Die Tauchsonde wird vertikal ins Messmedium eingetaucht und möglichst bodennah positioniert. Sie kann in dem zu messenden Behälter auch auf dem Boden liegend positioniert werden. der Bodensatz in einem Öltank verfälscht das Signal nicht. In Zisternen und Abwasserbehältern sollte die Pegelsonde allerdings besser knapp über den Boden hängen.
• Das Anschlusskabel beinhaltet eine Kapillarbelüftung für den Druckausgleich. Das Kabelende sollte also in einem trockenen Raum, in einem IP65-Gerätegehäuse oder in einer Anschlussdose im Druckausgleichsfilter enden.

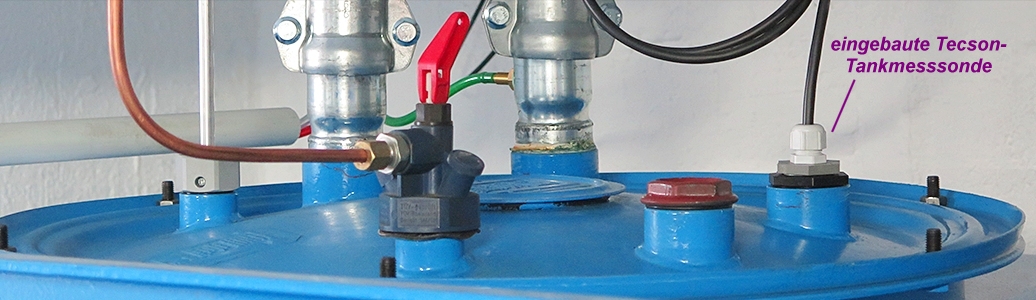

• Bei einen Öltank erfolgt der Einbau mittel eines Einschraubstopfen mit Kabeldurchführung. Diese PV-Verschraubung fixiert das Kabel und würde auch die Sonde tragen, sofern man diese nicht auf dem Boden liegend positioniert einbaut.
• Bei einem Peilschacht oder Brunnen verwendet man häufig eine Tragklemme, auch als Kabelabspannklemme bezeichnet.

• Ja, Pegelsonden liefern ein elektrisches Messignal, dass 'Smart'-Überwachungssysteme erfassen und weiterverarbeiten können.
• KNX-Systeme oder andere Gebäudeleit-Systeme besitzen solche 4-20 mA Signaleingänge.
• Tecson bietet hier in erster Linie die 'Tank-Spion IoT' Geräteserie, als Batterie versorgte Geräteserie, oder die 'Tankspion LX' Serie mit Digitalanzeige.

• Für spezielle Entwicklungsprojekte oder Test- und Forschungsprojekte kann eine Pegelsonde mit 4–20 mA oder 0-10 V Signal auch mit Mikrocontrollern wie Arduino verwendet werden.
• Beachten Sie hierbei die Signal-Schnittstellen und Umsetzer für die Signalverarbeitung sowie die Spannungsversorgung.

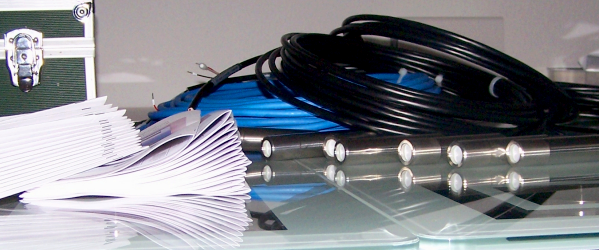

• TECSON selbst ist Hersteller mehrerer Baureihen an Pegelsonden und bietet diese hier im Online-Shop in entsprechender Auswahl an.
  Bei der Auswahl ist der Messbereich und die Kabellänge konfektionierbar. Die direkte Bestellung ist auch als 'Gast'-Kunde ohne Account möglich. Gerne berät TECSON sie bei fachlichen Fragen.
• Ein zweite Möglichkeit ist die Bestellung über einen autorisierten Fachhändlern. Meist muss dieser aber die richtige Pegelsonde bei Tecson für Sie beschaffen. Das dauert in der Regel knapp eine Woche oder etwa drei Wochen wenn diese Ausführung für Sie von TECSON erst gefertigt werden muss.
• Die Standard-Pegelsonden der Baureihen 61xx und 71xx mit den Messbereichen 200mbar, 250mbar, 400mbar sind in der Regel bei TECSON vorrätig und sofort lieferbar.

• Die TECSON Tauchsonden sind 1:1 signalkompatibel zu den Messsonden anderer führender Hersteller, wie WIKA, IFM, KELLER oder anderer.
• Die TECSON-Sonden sind extrem ausfallsicher. Die Rückläuferquote oder Ausfallquote liegt bei unter 1 ‰. Entscheidend wichtig ist der korrekte, fachmännische Einbau.
• TECSON hat zudem Pegelsonden mit integriertem Blitzschutz/Induktionsschutz im Portfolio, ebenso ATEX für EX-Zone.
• Auch geraten wir Sie gerne, im Falle des Einsatz in aggressiven Flüssigkeiten. AdBlue, HVO100, Salzwasser, Laugen, Grauwasser, Fäkalien, Benzin, Lösungsmittel, etc. - TECSON kann Lösungen bieten.

• Unsere Stärken sind die kompetente, individuelle Beratung, die schnelle Lieferbarkeit und das Interesse auch an der Lieferung kleiner Stückzahlen.
  Testen Sie uns!

• Die Preise variieren recht stark je nach Modell, Kabellänge und Ausführung abhängig vom Einsatzzweck.
• Einfache Modelle, selbstverständlich robust und aus Edelstahl haben ihren Mindestpreis für die unabdingbare Fertigungsqualität.
• Zisternensonden bieten wir ab 199,- EUR und Messonden für Heizöltanks ab 239,- EUR netto an. Spezielle Ausführungen für Industrie oder Tankstellen oder für höhere Anforderungen können preislich deutlich teurer sein.

• Bei kleinen bis mittleren Stückzahlen sind die TECSON Pegelsonden preisgünstig im Vergleich zu den namhaften Mitanbieter.
  Sie erhalten 'Made in Germany'.

• Der Shop zeigt Ihnen die Preise direkt an:
  Für Endkunden als Endpreise inklusive 19% MwSt.  Für Fachhändler mit deren EK-Nettopreis.
